Планшайба бакинская типа НО-240.01.000А (-01; -02). Предназначена для нефтяной и газовой трубопроводной арматуры и работает в среде минерализованной пластовой воды, нефти, конденсата. Рабочее давление 21 Мпа. Условный проход -65мм. Рабочая температура окружающей среды от -50°С до +40°С. Климатическое исполнение по ГОСТ 15150-69 – ХЛ.
Планшайба НО-240.01.000А, габаритные размеры 395Х395Х225,8 мм, масса 68кг.
Планшайба НО-240.01.000А-01, габаритные размеры 450,7Х395Х300,3 мм, масса 69,8кг.
Планшайба НО-240.01.000А-02, габаритные размеры 506,4Х395Х300,3 мм, масса 71,6кг.
Вентиль стальной прямоточный манометрический ВПЭМ ВМ 5х35 применяется для подсоединения манометров, а также обеспечения возможности демонтажа манометра без сброса давления из основной линии, в качестве запорных устройств без разделителя сред на вторичных отводах арматуры и трубопроводах, отбора проб. Рабочее положение любое.
Запорным органом вентиля служит шарик из нержавеющей стали и седло в корпусе вентиля. Рабочая среда нефть и вода. Рабочее давление 35 Мпа. Способ управления ручной. Класс герметичности по ГОСТ 9544 -2005 -А. Рабочая температура окружающей среды от -60°С до +40°С. Масса 1 кг.

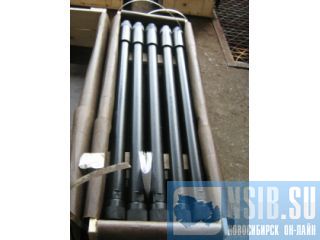

Якори (сепараторы) газопесочные ЯГП-73, ЯГП-73-168 .Предназначены для сепарации газа и песка с очисткой от механических примесей на приеме скважинного штангового насоса при добычи нефти.
Сепарация газа и крупных фракций песка происходит при повороте всасываемой жидкости на 180 градусов. Свободный газ поступает в межтрубное пространство скважины. Крупные фракции песка оседают в хвостовике, выполненном из НКТ60 с заглушкой, мелкие – на сетке фильтра.
Для получения необходимой степени дегазации предусмотрена возможность установки на якope газопесочном дополнительных секций.
Технические характеристики якорь газопесочный ЯГП-73-114:
Максимальная производительность (насос условного размера 44 с ходом 3,0 м)
- для легкой нефти 0,1 см2 /с не менее 28 м3/сутки;
- для тяжелой нефти 0,665 см2 /с не менее 12 м3/сутки;
- для воды 0,01 см2 /с не менее 55 м3/сутки.
Способ фильтрации инерционно-гравитационный с механической очисткой.
Сепарация газа 60%. Сепарация механических примесей 80%. Присоединительная резьба по ГОСТ 633-80
НКТ-60 (НКТ-73). Габаритные размеры: диаметр 73 мм, длина 1610 мм. Масса 14,5 кг.
Штуцерная камера ШК100х14.000-01 устанавливается в фонтанной арматуре за линейной задвижкой. Рабочее давление 20 Мпа. Условный размер проходного отверстия ввертыша 2/ 3/ 4/ 5 мм (стандартная комплектация). Габаритные размеры 274х211х121 мм. Масса, не более 12 кг.
Регулирование расхода жидкости осуществляется заменой штуцерных ввертышей, имеющих различный проходной диаметр. Для замены ввертыша необходимо остановить работу скважины, перекрыть линейной задвижкой доступ среды к камере и вывернуть трубку с установленным в неё ввертышем. Их количество в комплекте поставки и номенклатура устанавливается заказч
